Ventilátory

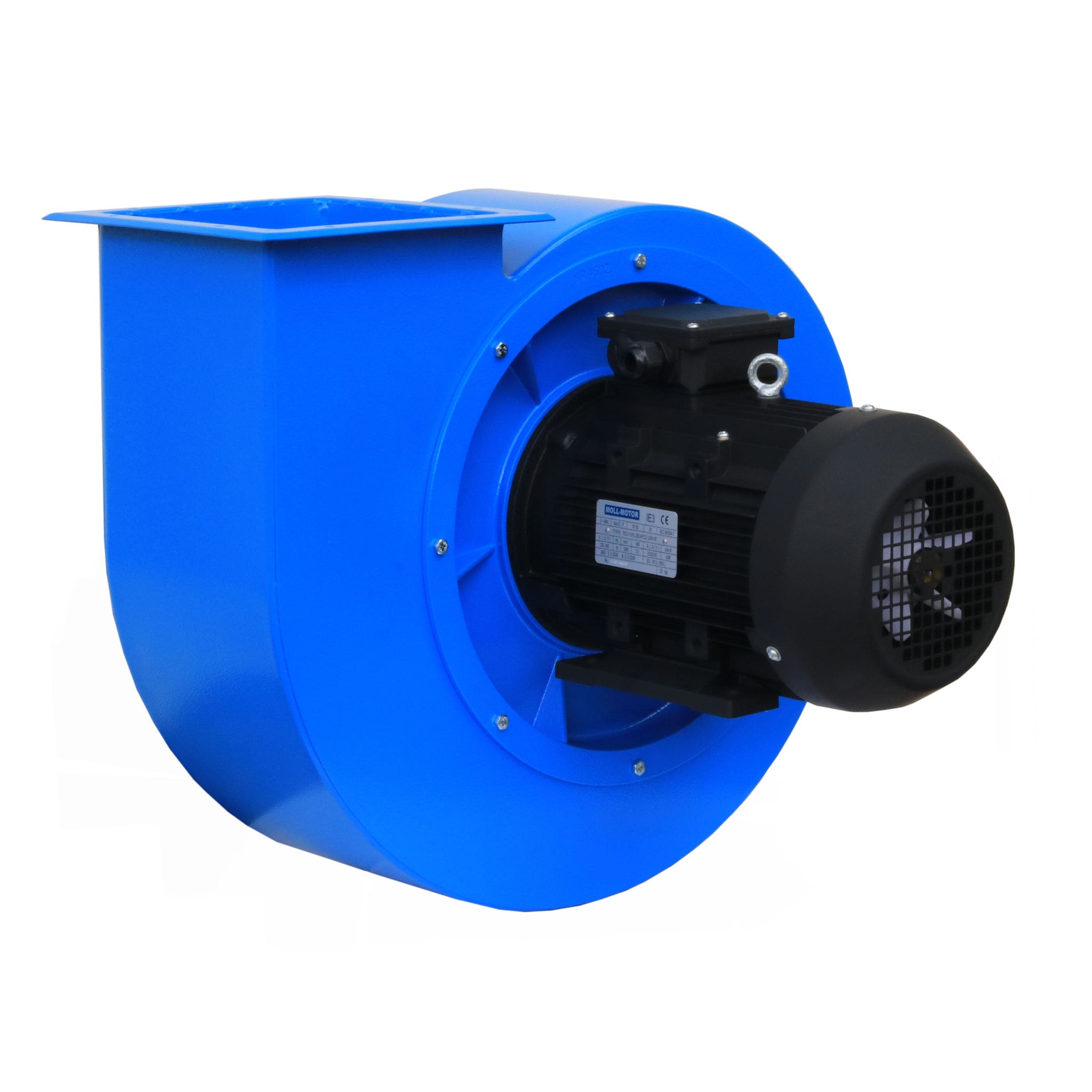

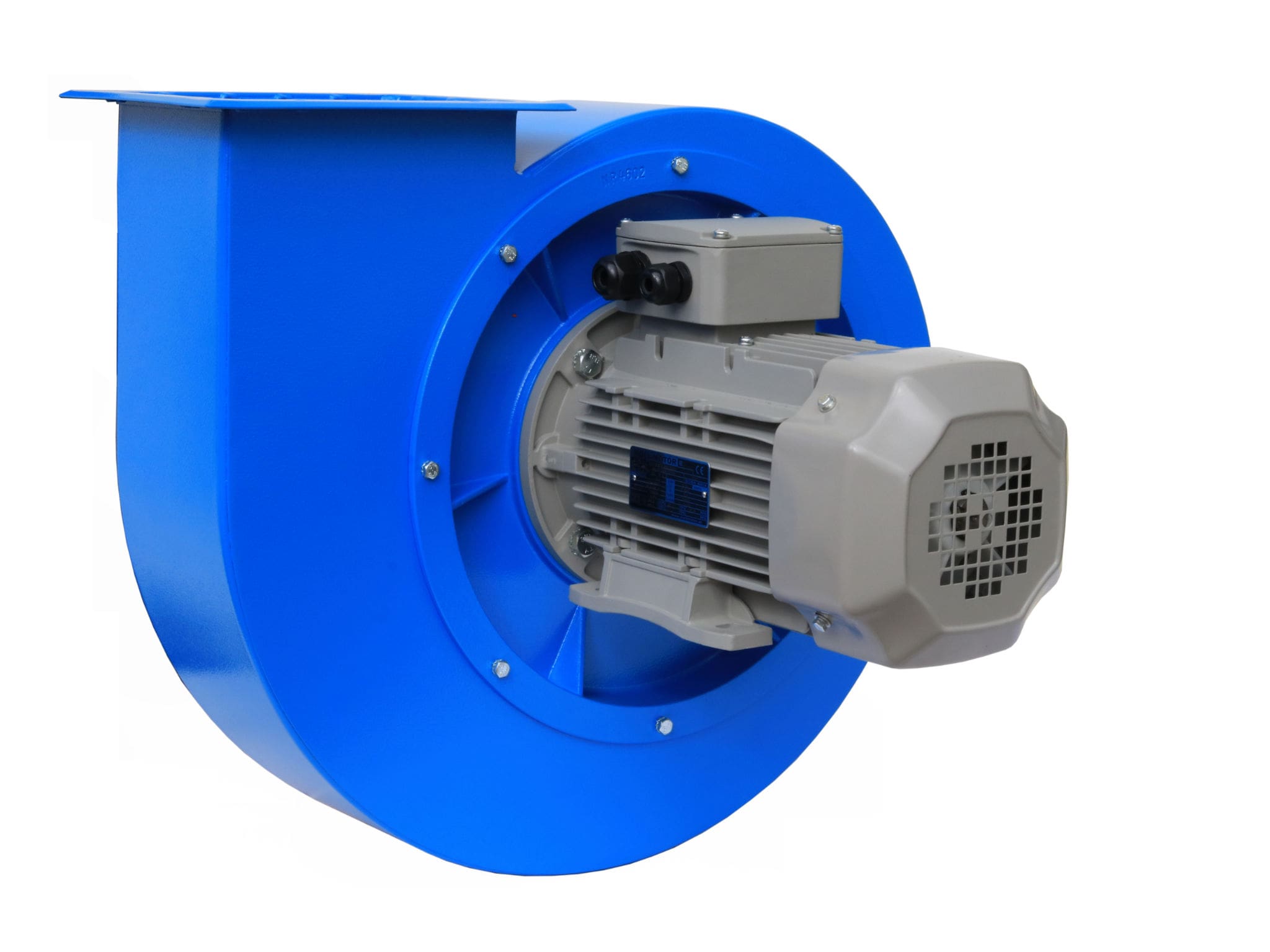

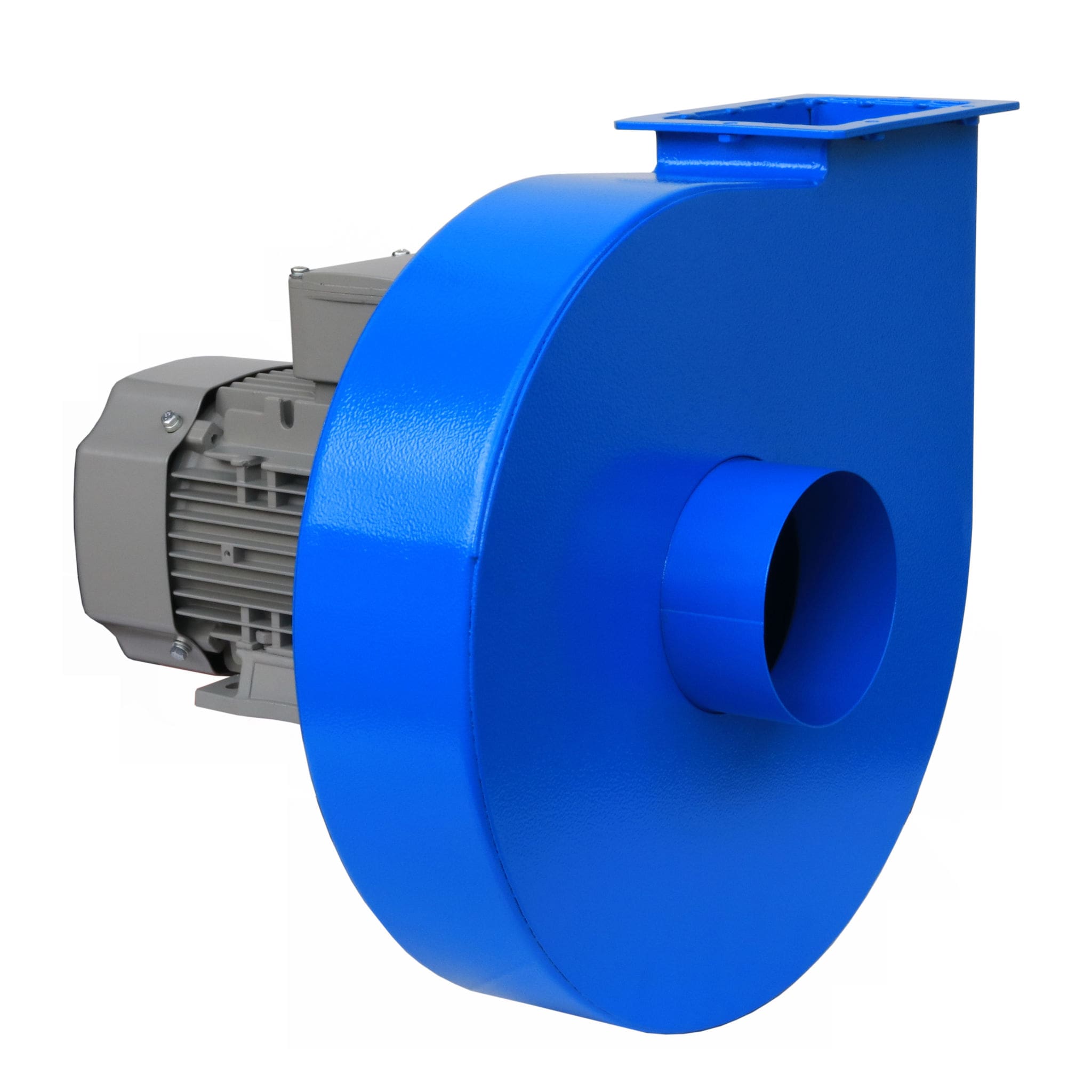

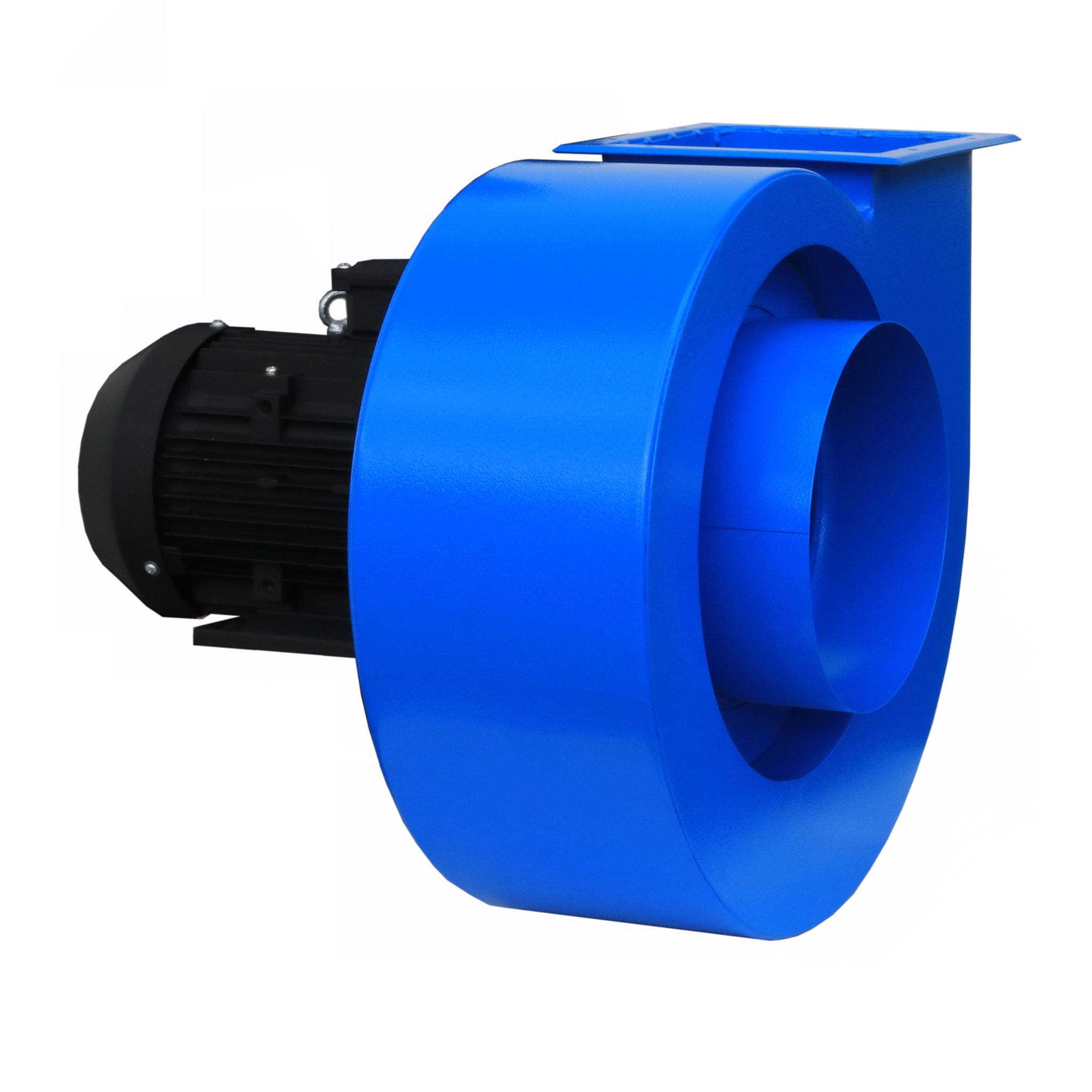

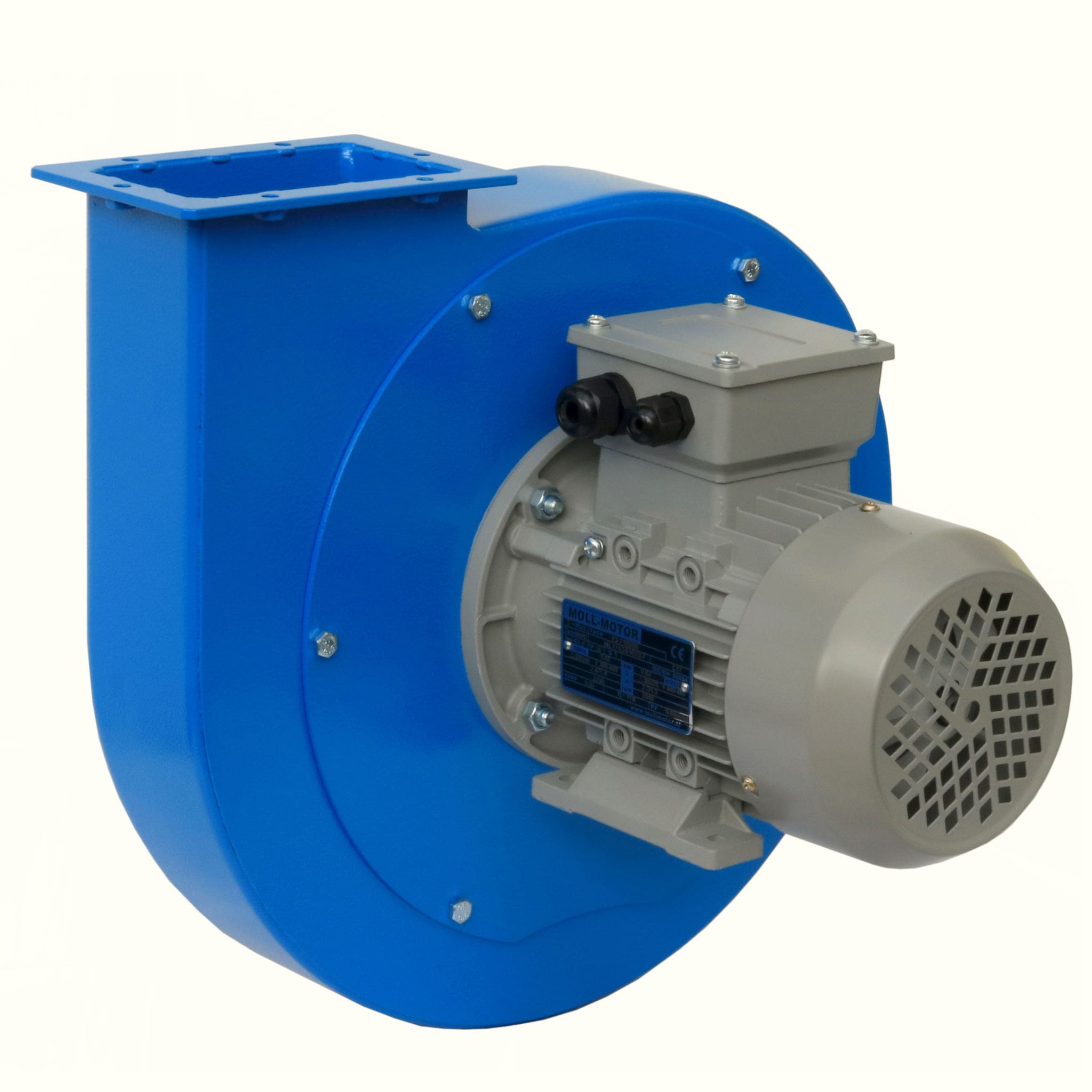

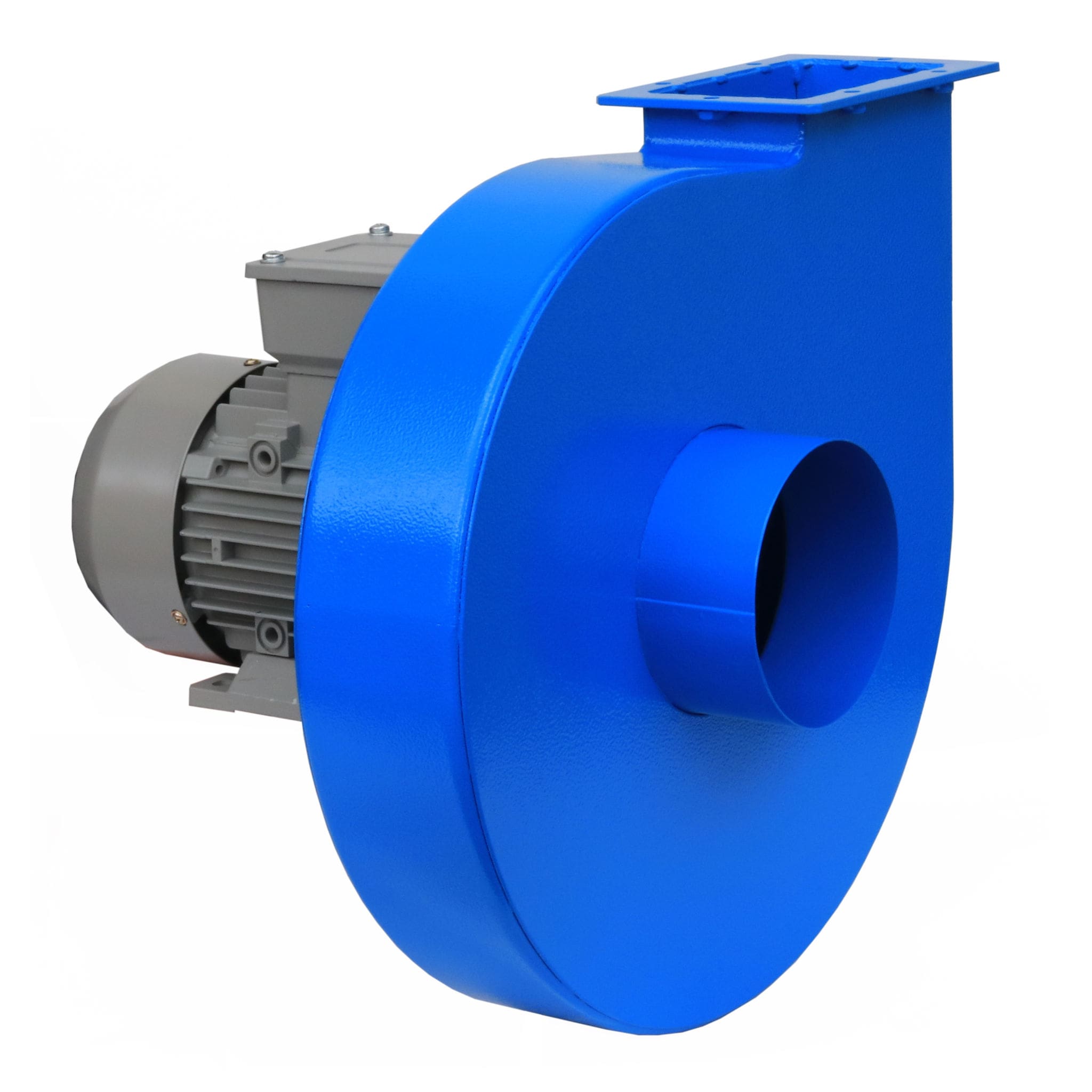

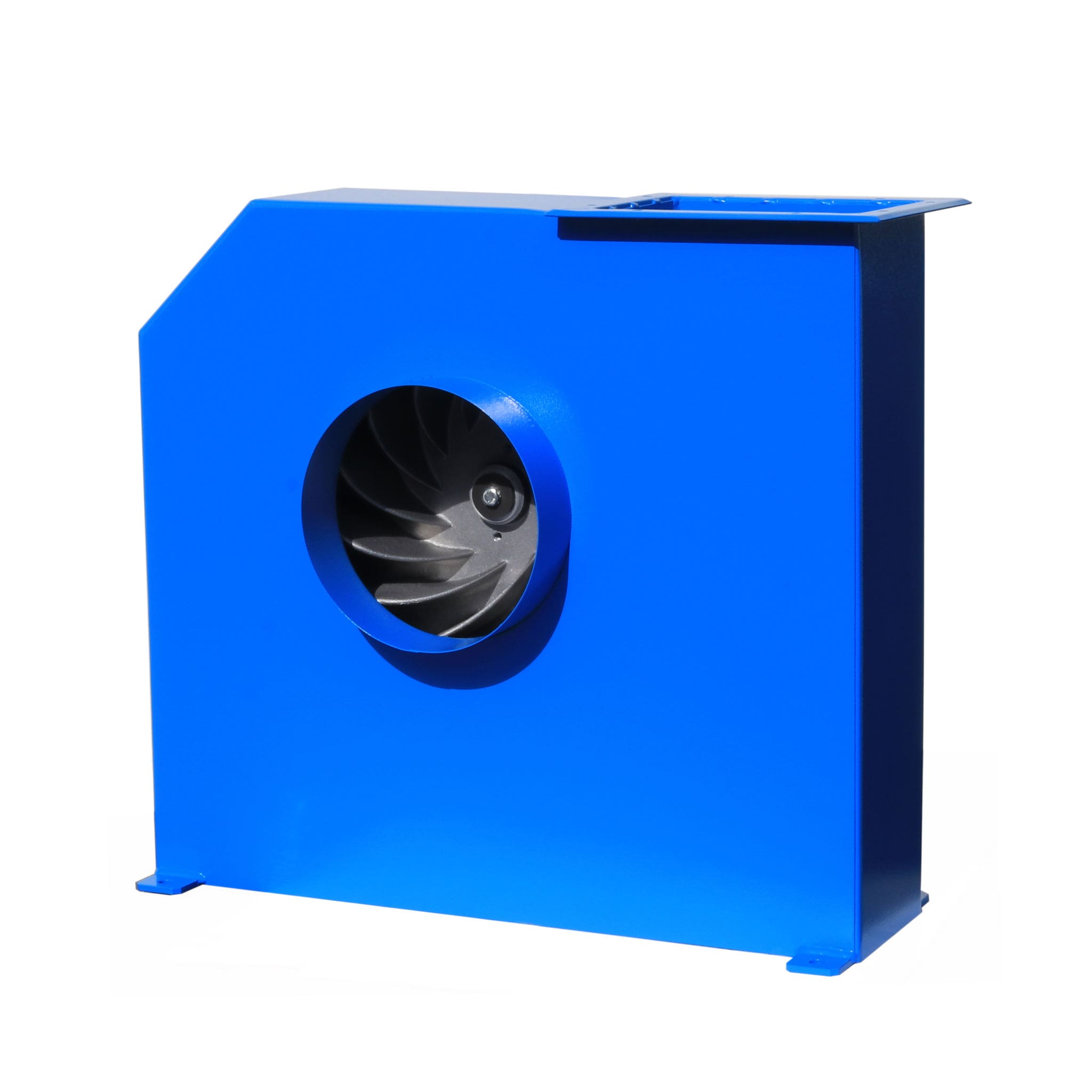

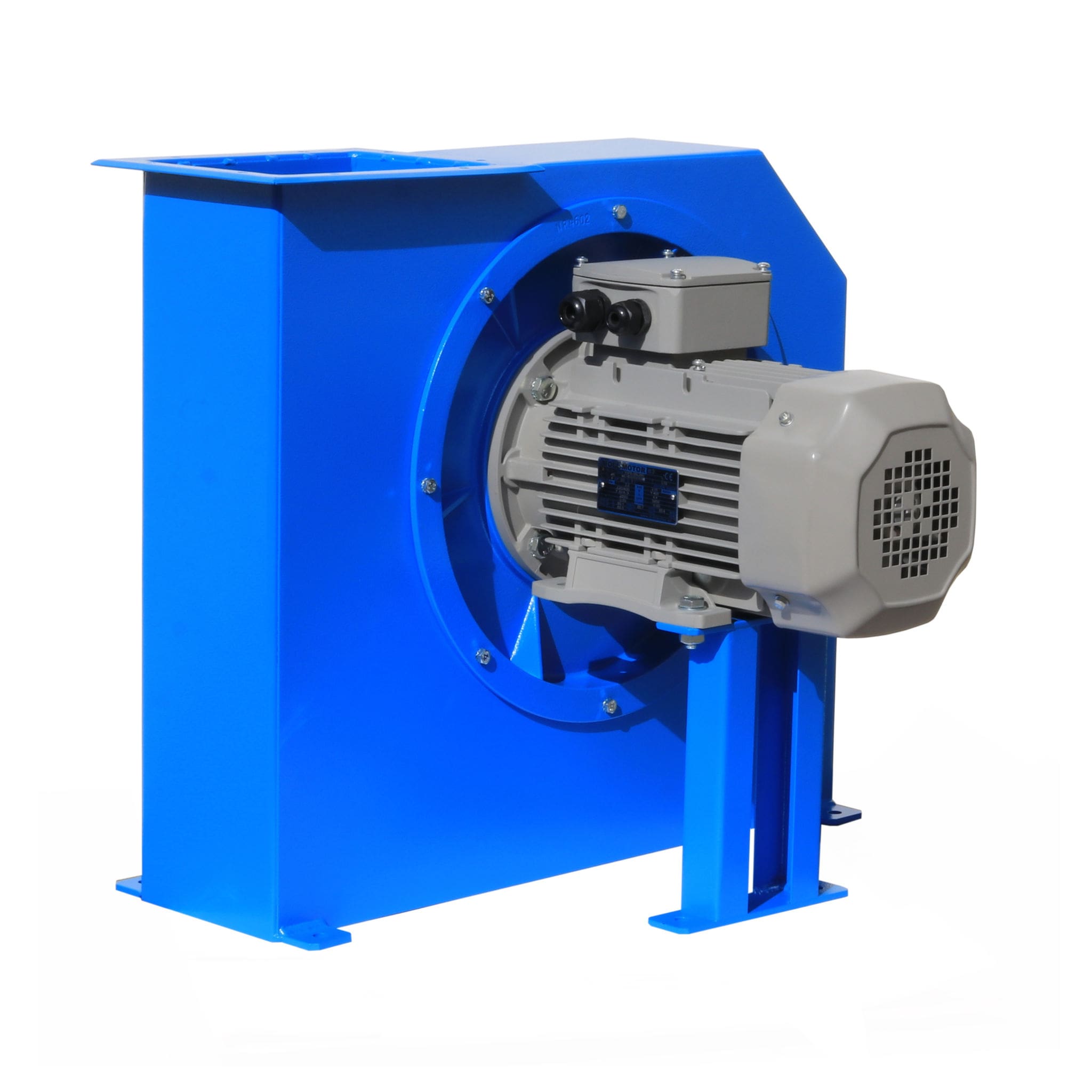

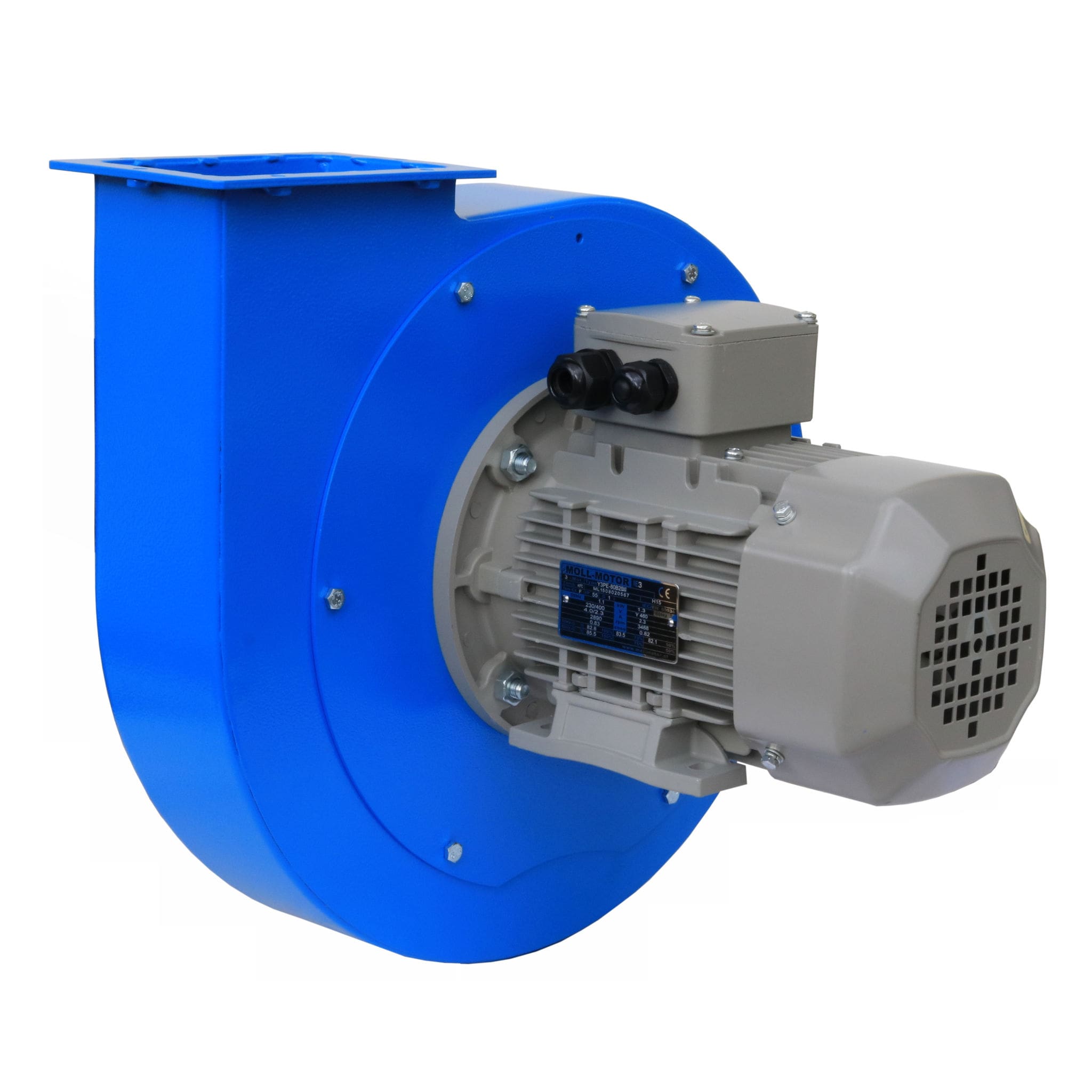

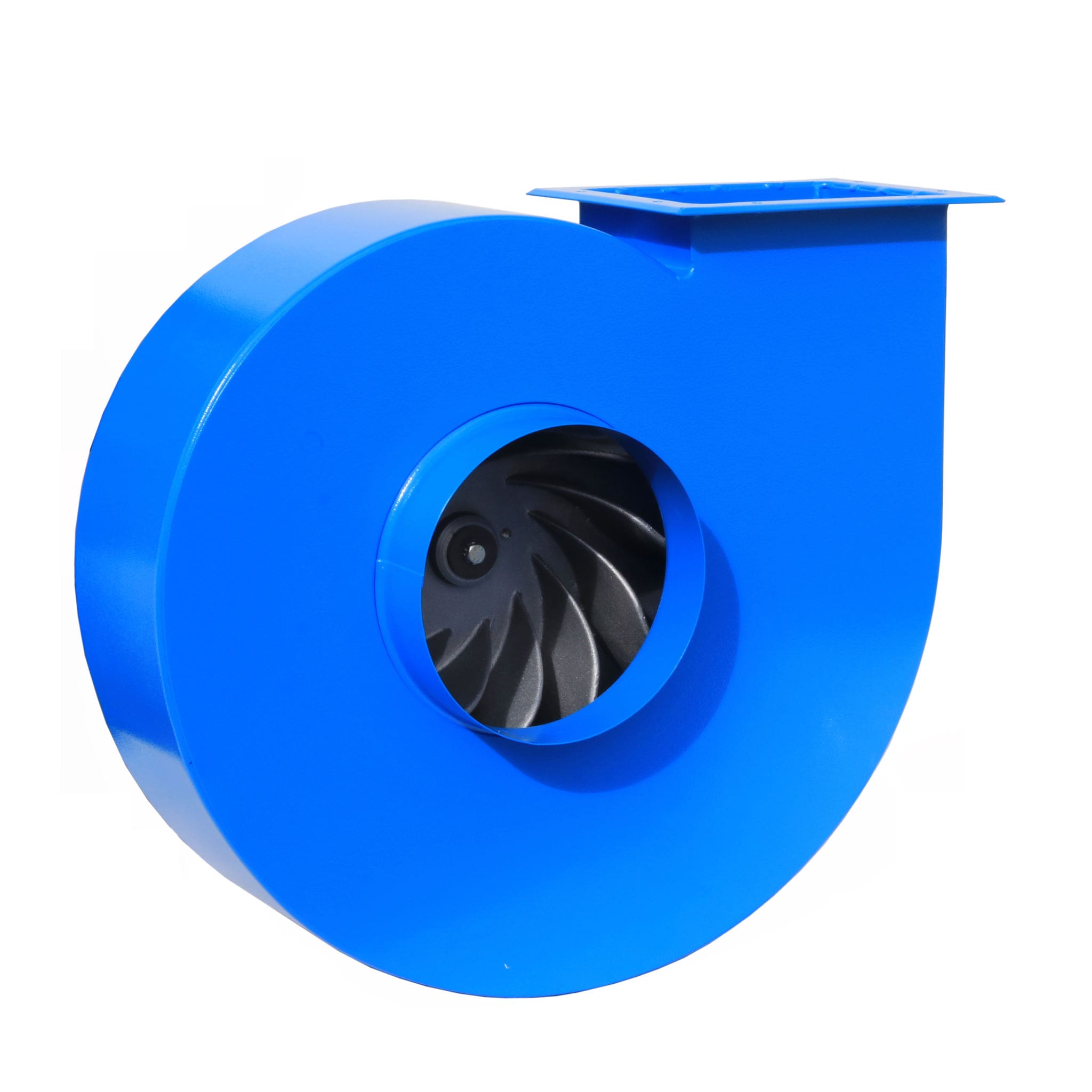

Masivní transportní ventilátory v mnoha modifikacích jsou vyrobeny z ocelového plechu tl. 1,5 – 2,5 mm, povrchy jsou lakovány práškovou technologií v odstínu modré RAL 5015 (na přání zákazníka lze změnit). Oběžná kola ventilátorů jsou vyrobena z oceli nebo z lité hliníkové slitiny. Toto oběžné kolo je namontováno přímo na hřídeli asynchronního patkopřírubového motoru s přiřazeným výkonem podle typu zařízení. Ventilátory se montují na konzolu nebo podstavec prostřednictvím patek na motoru.

Zařízení mohou pracovat v každé poloze a jsou určeny pro

Odsávání třísek a prachu v dřevoobráběcích provozech.
Stroje lze používat pro transport vzdušnin i v jiných oblastech, pokud teplota vzdušniny nepřesahuje 60°C, mechanické příměsi ve vzduchu nejsou abrazivní, agresivní, výbušné či lepivé.
V zámečnických a strojních dílnách při třískovém obrábění kovů, oklepávání a broušení.

Parametry

Parametry ventilátorů lze v omezené míře měnit podle použitých elektromotorů, ve smyslu použití strojů s jinými otáčkami a objednávkou spirální skříně ventilátoru s odlišným menším průměrem vstupu do stroje. Na zakázku jsme také schopni vyrobit atypické ventilátory v zesíleném provedení skříně pro speciální aplikace (transport abrazivních materiálů).

Ventilátory - vzduchový výkon do 4.500 m3/hod.

Technické parametry
VE 1000
VE 1500
VE 2000
VE 3000
VE 4000
Vzduchový výkon (m3/h)
800
1020
1850
3200
4400
Max. podtlak (Pa)
1200
1400
1700
1900
1800
Průměr vstupního hrdla (mm)
100
120
150
200
250
Příkon (kW)
0,55
0,55
1,1
2,2
3,0
Otáčky motoru (ot/min)
2800
2800
2845
2880
2890
Hmotnost (kg)
13,5
14,0
21,5
38,0
44,0

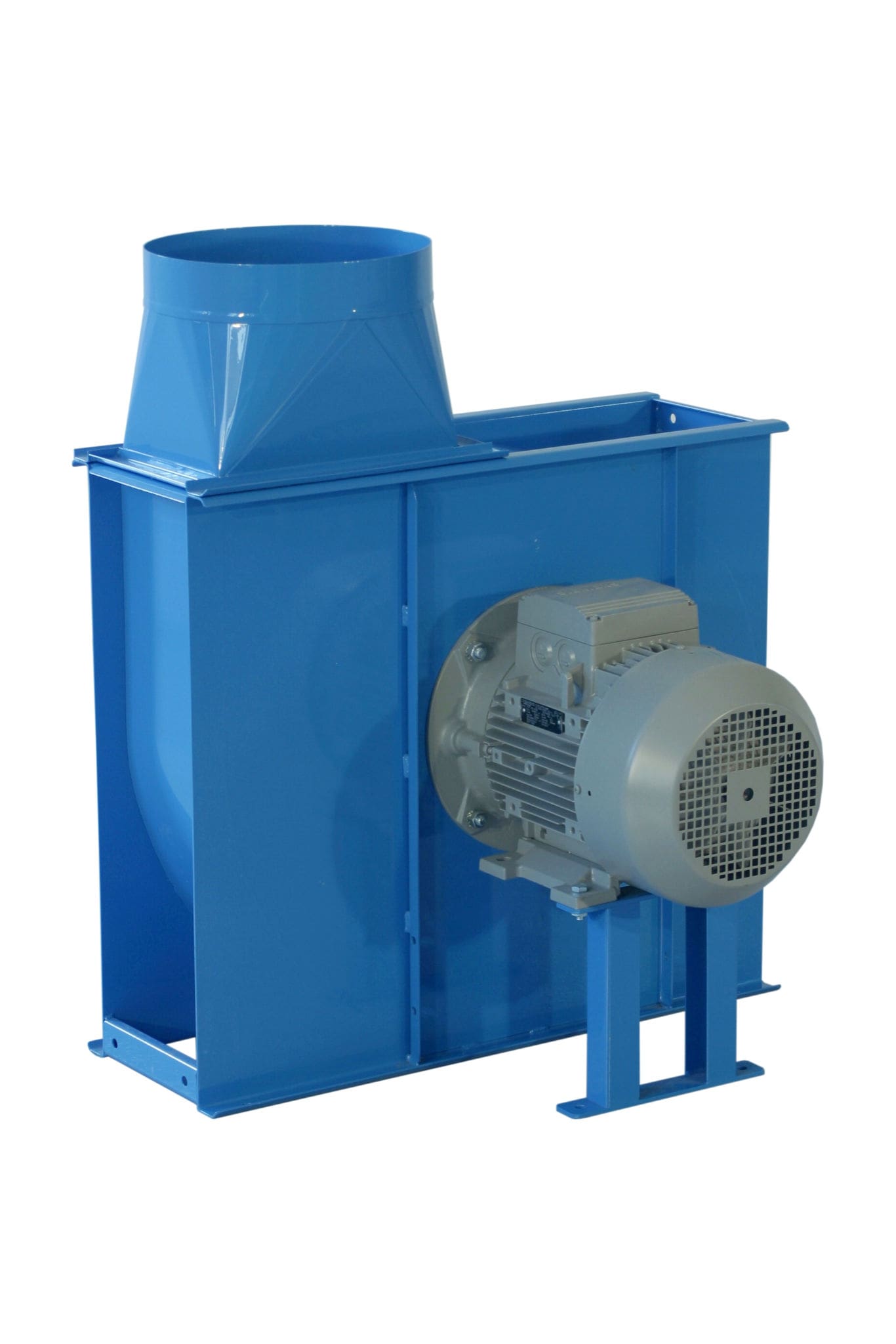

Ventilátory - vzduchový výkon do 10.000 m3/hod.

Technické parametry
VE 6000
VE 8000
VE 10 000
Vzduchový výkon (m3/h)
5500
7800
9300
Max. podtlak (Pa)
2350
3150
3400
Průměr vstupního hrdla (mm)
250
300
315
Příkon (kW)
4,0
5,5
7,5
Otáčky motoru (ot/min)
2910
2940
2940
Hmotnost (kg)
78,0
102,5
117,0

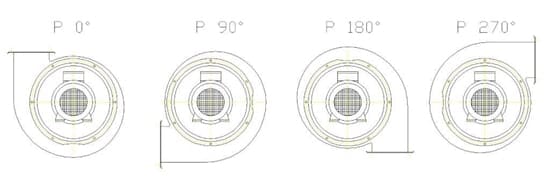

Provedení spirální skříně – pohled ze strany motoru, základní poloha je - P 0°

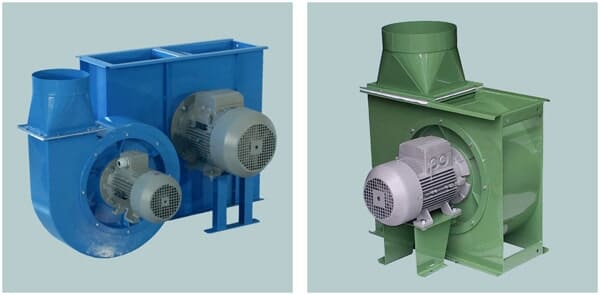

Ventilátory vyráběné na zakázku

Naše dlouholeté zkušenosti v oblasti průmyslové vzduchotechniky, transportních ventilátorů a odprašovacích zařízení můžeme využít k individuální produkci ventilátorů pro speciální aplikace.
Jsme schopni přizpůsobit konstrukci a výkon ventilátoru přesně dle požadavků, které vyplývají z konkrétní aplikace.

Máte zájem o naše služby? Kontaktujte nás!
