Odprašovací zařízení

Slouží k odsávání třísek a prachů vznikajících při suchém obrábění

Kovů
Umělých hmot
Laminátu
Papíru
Materiálů na bázi přírodního i umělého kamene
Kůže a pod.
Odprašovací zařízení máme jak v mobilním provedení (BASIC C, PROFI 120) tak i stabilním (všechny typy STANDARD a RS 5) a u tohoto typů lze vybrat z obou možností (BASIC A)
Stroje pracují na podtlakovém systému, to znamená, že vlivem nahodilých netěsností na tělese přístroje nebo porušení odsávacího potrubí nedochází k úniku prachových nečistot do pracovního prostředí obsluhy obráběcího stroje (nasávací ventilátor je technologicky umístěn až na konci operace a pracuje v oblasti již čistého vzduchu).
Zařízení jsou konstruována s ohledem na vysokou životnost a dlouhodobé používání.

Sortiment odprašovacích zařízení

BASIC A
BASIC C
PROFI 120
RS 5
STANDARD I
STANDARD II
STANDARD IV
STANDARD VI

Odprašovací zařízení BASIC A

V oblasti průmyslu a řemesel je odprašovač BASIC A určen k odsávání vzduchu znečištěného suchými nevýbušnými mechanickými nečistotami jako jsou: prach, granuláty, mouky, piliny, vlákna, prášky apod.
Charakteristika odprašovače BASIC A
  • průmyslový odsavač pro nepřetržitý provoz
  • různé výkonové stupně podle použitého stupního hrdla do odsavače
  • kompaktní konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • elektrické plně automatické tlakovzdušné čištění filtru
Nejčastější použití
  • použití v dílnách přesného strojírenství (frézování, broušení, gravírování, vrtání, řezání, ostření) a u ručního nářadí, s připojovacími hrdly od 20 až 50mm
  • použití v laboratořích, při obrábění anorganických materiálů
  • v balicích linkách, odsávání prachu při plnění produktů do igelitových sáčků apod.
Katalogový list ke stažení
Technické parametry
Technické parametry
-
BASIC A
Max. vzduchový výkon
m3/h
210
Max. podtlak
Pa
18.000
Průměr vstupního hrdla
mm
30–50
Příkon
kW
1,1
Připojovací napětí
V
230
Max. proudové zatížení motoru
A
5,2
Filtrační plocha
m2
3,0
Kategorie filtračního média
dle BIA
M
Čištění filtračního média – JET system
bar
6,0
Objem prachové nádoby
l
25
Hlučnost zařízení dle EN ISO 3744
dB
65,0
Rozměry zařízení (šxhxv)
mm
430×570×720
Hmotnost
kg
53

Fotogalerie

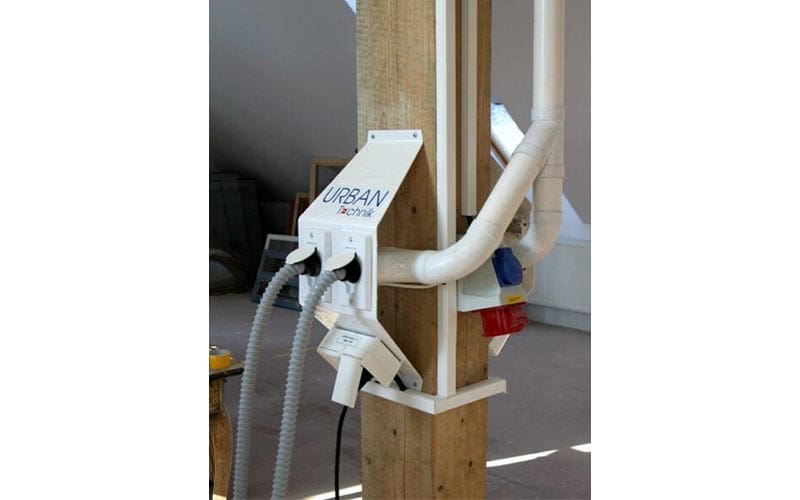

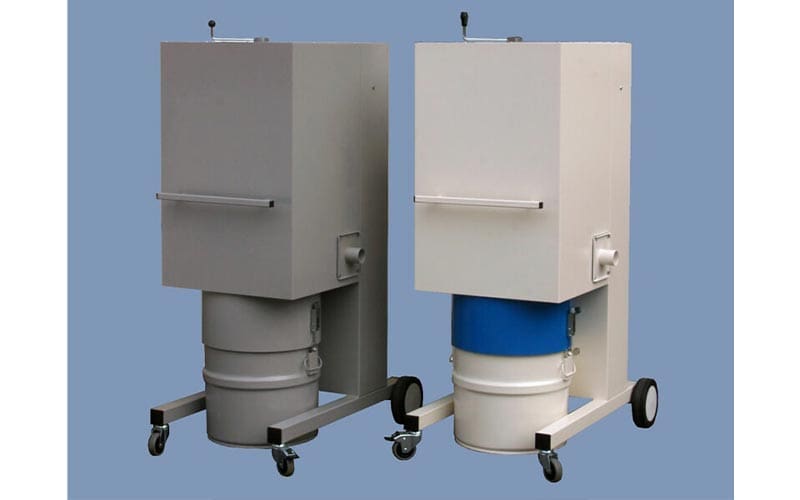

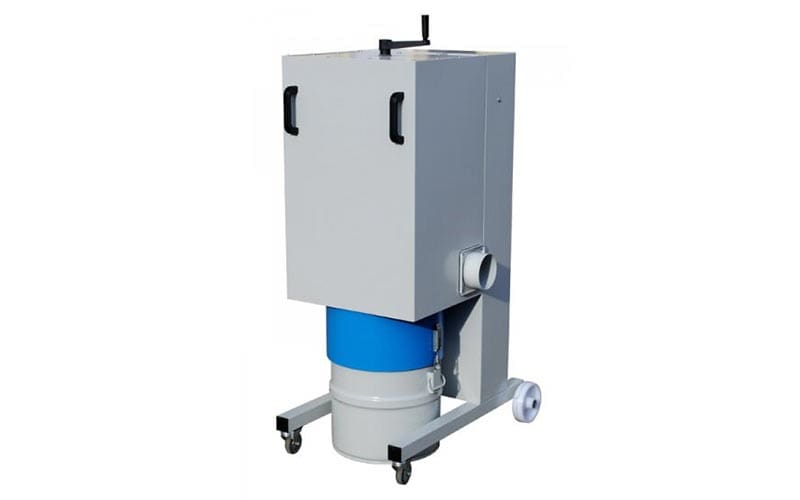

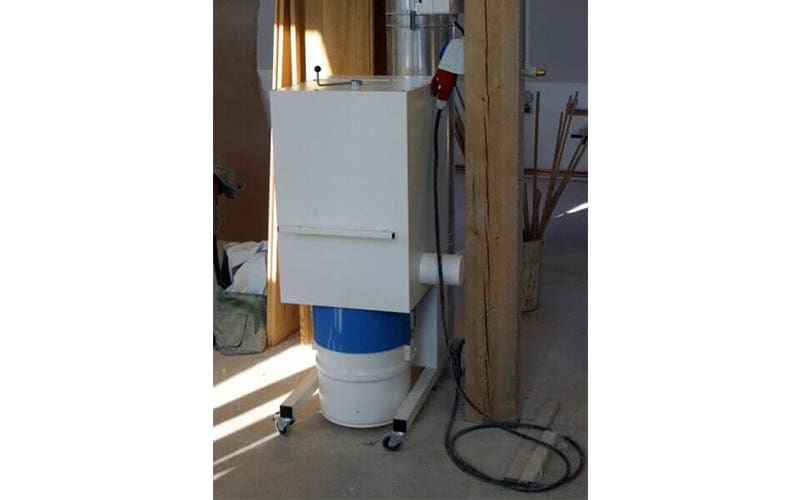

Odprašovací zařízení BASIC C

Mobilní odprašovač BASIC C určen k odsávání vzduchu znečištěného suchými nevýbušnými mechanickými nečistotami, jako jsou: prach, třísky, granuláty, mouky, piliny, vlákna, prášky apod.
BASIC C-V využívá jako agregát standardní ventilátor (vhodné pro odsávání např. zvířeného prachu při přesypech sypkých hmot – např. stavební a potravinářské provozy ), verze BASIC C-S využívá dmychadla (tento typ je vhodný pro odsávání menších průměru hrdel, 20 až 70mm – např. u ručního nářadí, v balicích linkách atd.)
Charakteristika odprašovače BASIC C
  • průmyslový odsávací systém pro nepřetržitý provoz
  • různé výkonové stupně podle použitého filtru a vstupního hrdla do odsavače
  • kompaktní konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • manuální mechanické čištění filtru / možno dovybavit automatickým motorovým čištěním
Použití v praxi
  • provozy na zpracování kovů ( kromě hliníkového prachu a magnezia)
  • provozy na zpracování dřeva
  • obrábění umělých hmot, kůže, organického skla, texgumoidu a dalších
  • v papírenském průmyslu
  • v balírnách sypkých hmot
  • v průmyslu kamene a keramiky
Katalogový list ke stažení
Technické parametry
Technické parametry
-
BASIC C-V
BASIC C-S
Max. vzduchový výkon
m3/h
850
305
Max. podtlak
Pa
2100
22.000
Průměr vstupního hrdla
mm
100
60
Filtrační plocha
m2
5,0
5,0
Kategorie filtračního média
dle BIA
M
M
Regenerace filtru
-
manuálně
manuálně
Objem prachové nádoby
l
30
30
Příkon
kW
1,1
3,4
Připojovací napětí
V
400
400
Max. proudové zatížení motoru
A
2,6
6,1
Hlučnost zařízení dle EN ISO 3744
dB
68,5
69,0
Rozměry zařízení (šxhxv)
mm
600×770×1350
600×770×1350
Hmotnost
kg
103
118

Fotogalerie

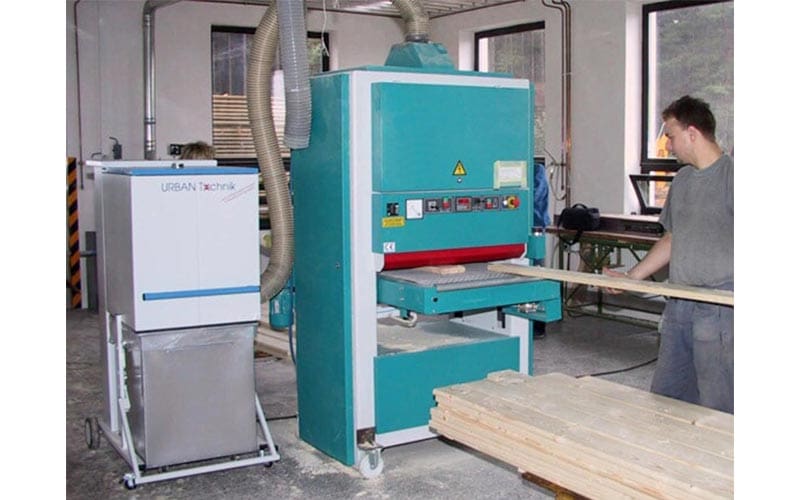

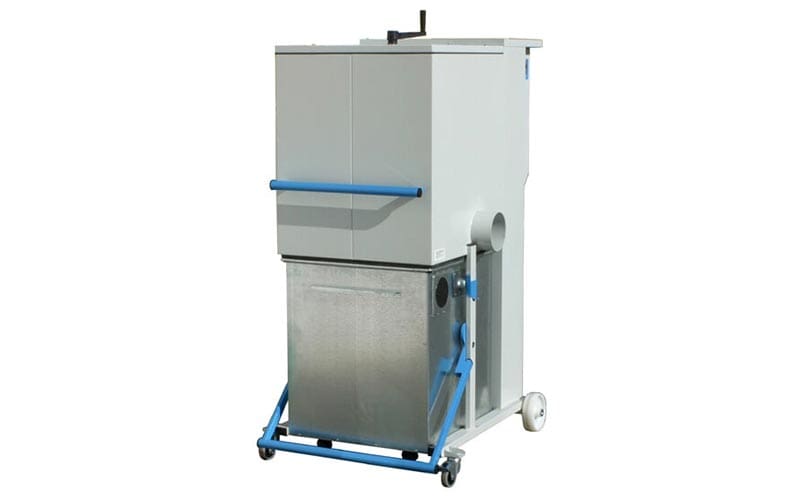

Odprašovací zařízení PROFI 120

PROFI-120 je váš neformální partner při likvidaci suchých prachů, s možností připojení obráběcích strojů se vstupem od 80 mm do 140 mm.
Charakteristika odprašovače PROFI 120
  • průmyslový odsávací systém pro nepřetržitý provoz
  • kompaktní konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • manuální regenerace filtru / možno dovybavit automatickým motorovým čištěním
Použití v praxi

PROFI-120 je výhradně určeno k odsávání suchých materiálů! Odsávací zařízení je osazeno filtrační patronou, která spolehlivě vyčistí znečištěné vzduchové medium s prachovými částicemi a třískami ze:

  • dřeva, umělých hmot, papíru
  • kůže, plexiskla, cementu, kamene, apod.
Odprašovač PROFI 120 najde uplatnění v
  • dřevozpracujícím a strojírenském průmyslu
  • v průmyslu Obrábění umělých hmot, kůže, organického skla, texgumoidu a dalších
  • v papírenském průmyslu
  • v balírnách sypkých hmot
  • v průmyslu kamene a keramiky
Příslušenství k odprašovači
Stáhnout katalog příslušenství
Katalogový list ke stažení
Technické parametry
Technické parametry
-
PROFI 120
Max. vzduchový výkon
m3/h
1600
Max. podtlak
Pa
3500
Průměr vstupního hrdla
mm
80–140
Příkon
kW
2,2
Otáčky motoru
ot/min
2880
Filtrační plocha
m2
9,0
Kategorie filtračního média
dle BIA
M
Regenerace filtru
-
Manuálně
Objem prachové nádoby
l
192
Připojovací napětí
V
400
Max. proudové zatížení motoru
A
4,6
Hlučnost zařízení dle EN ISO 3744
dB
75,0
Rozměry zařízení (šxhxv)
mm
780×1160×1600
Hmotnost
kg
150

Fotogalerie

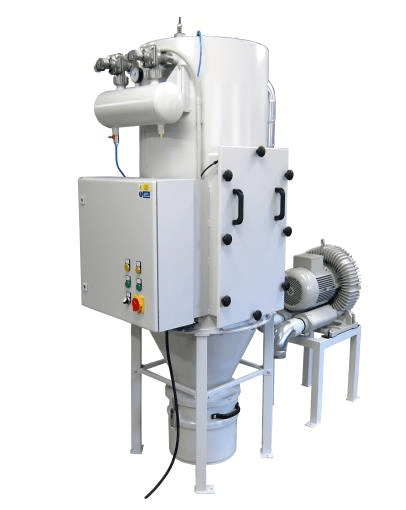

Odprašovací zařízení RS 5

Odprašovací zařízení RS 5 je určeno pro odsávání mechanických nečistot, zejména prachu, vznikajících při třískovém obrábění nebo broušení kovu, slitin, umělých hmot, skelného laminátu, dřevěných desek, přírodního i umělého kamene, keramiky a dalších podobných materiálu bez příměsí chladících nebo mazacích kapalin.
Využití také najde ve farmaceutickém odvětví, např. pro odsávání od tabletovaček apod.
Zařízení je složeno a osazeno:
  • z filtrační jednotky s jímacím zásobníkem RS 5 a odděleným dmychadlem.
  • velkoplošnými filtračními patronami z polyesterové membrány.
  • tlakovzdušnou regenerací filtrů impulsem stlačeného vzduchu - Manuální regenerace - a) ručně nebo b) automaticky (dle nastavených časových hodnot).
  • indikací snížení sacího výkonu.
  • el. připojení 400V, délka kabelu 5m zakončený vidlicí 5pól
  • zásobník tlak. vzduchu osazen- STANDAR MALE AG, rychlospojkový trn s vnějším závitem, typ ES12NA (pro připojení rychlospojkou, pr. hadice 8-10mm)
Charakteristika výrobku řady „STANDARD“
  • Průmyslové odsávací systémy pro nepřetržitý provoz (v případě vyššího množství prachu s použitím rotačního podavače)
  • Možná volba mezi více typy filtračních patron (polyesterové, teflonové i v antistatickém provedení)
  • Zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby.
Volitelné příslušenství
  • Automatická regenerace filtrů RECO (na základě tlakové ztráty na filtrech)
  • Rotační podavač- slouží k tlakovému oddělení filtračního prostoru od jímacího zásobníku (výška min+550mm)
  • Redukční ventil pro zaručení hodnoty max. 6 BAR na vstupu do tlak. vzdušníku, s odkal. nádobkou
Příslušenství k odprašovači
Stáhnout katalog příslušenství
Katalogový list ke stažení
Technické parametry
Technické parametry
-
Dmychadlo
4kW
Dmychadlo
5,5kW
Dmychadlo
7,5kW
Dmychadlo
9kW
Dmychadlo
13kW
Max. vzduchový výkon
m3/h
500
500
500
1050
1050
Max. podtlak
Pa
23 000
28 000
35 000
20 000
30 000
Průměr vstupního hrdla
mm
100
100
100
150
150
Příkon
kW
4
5,5
7,5
9
13
Připojovací napětí
V
400
400
400
400
400
Filtrační plocha
m2
17
17
17
17
17
Objem prachové nádoby
l
30
30
30
30
30
Hlučnost dmychadla
dB
75
75
77
77
77
Max. proudové zatížení motoru
A
10
12,5
17,5
21
27
Hlučnost zařízení dle EN ISO 3744
dB
117
120
120
125
130
Rozměry zařízení (šxhxv)
mm
800x900x2200
800x900x2200
800x900x2200
Hmotnost RS 5
kg
170
170
170
170
170

Fotogalerie

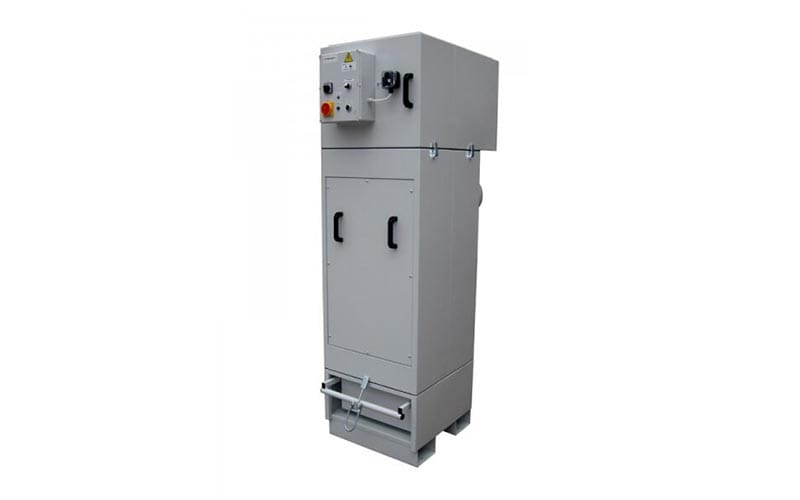

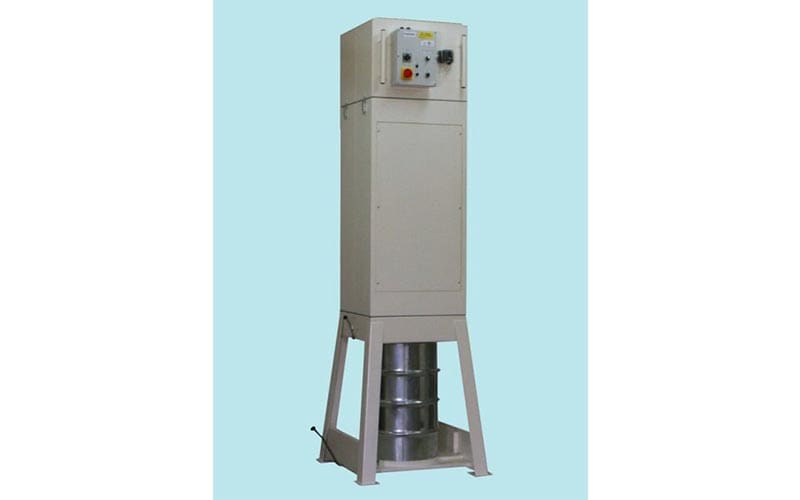

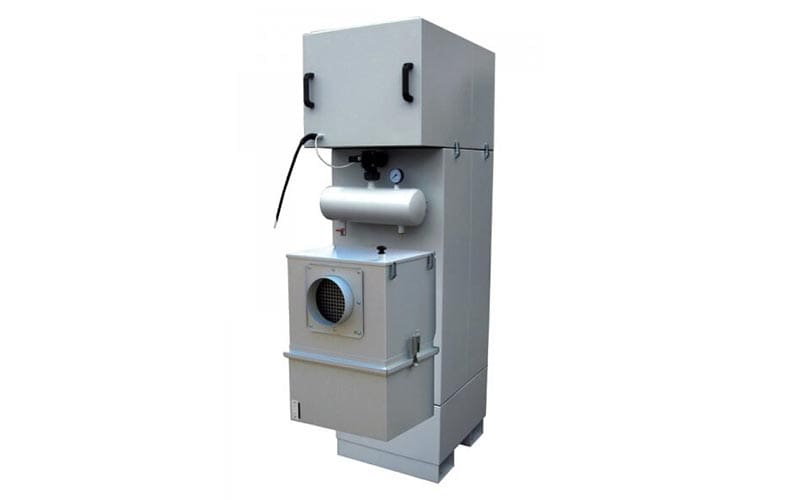

Odprašovací zařízení STANDARD I

Odprašovací zařízení STANDARD I je určeno pro odsávání mechanických nečistot, zejména prachu, vznikajícího při třískovém obrábění nebo broušení kovů, slitin, umělých hmot, skelného laminátu, desek na bázi cementu, přírodního i umělého kamene, keramiky a dalších podobných materiálů bez příměsí chladících nebo mazacích kapalin.
Charakteristika odprašovače STANDARD I
  • průmyslové odsávací systémy pro nepřetržitý provoz
  • kompaktní stavebnicová konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • elektrické plně automatické tlakovzdušné čištění filtrů
Použití v praxi
  • provozy na zpracování kovů – řezání, broušení (verze s odlučovačem jisker)
  • obrábění umělých hmot, kůže, organického skla, texgumoidu a dalších
  • v papírenském průmyslu
  • v balírnách sypkých hmot
  • v průmyslu kamene a keramiky
  • odprašovač je možno také použít pro odsávání výbušných prachů (verze STANDARD I EX – konstrukce dle norem ATEX)
Volitelné příslušenství
  • Vodní odlučovač jisker
  • Tlumič hluku na výdechu
  • Automatická regenerace RECO (řídí proces regenerace dle nastavených parametrů a dle aktuálního znečištění filtrů)
  • Redukční ventil vzdušníku regenerace filtrů (pro zaručení max. hodnoty 6BAR)
  • Nastavení požadovaného výkonu (pomocí frekvenčního měniče) potenciometrem, nebo dle PID regulace
Mikroprocesorové řízení regenerace filtru

Odprašovač STANDARD I je vybaven mikroprocesorovou jednotkou s nastavitelným časovačem, který automaticky řídí regeneraci filtru, dle nastavených časových hodnot. Regenerace filtrů probíhá ručně nebo plně automaticky tlakovým impulsem stlačeného vzduchu. Stav znečištění filtru je indikován rozsvícením žluté kontrolní žárovky.

Katalogový list ke stažení
Technické parametry
Technické parametry
-
STANDARD 1
Max. vzduchový výkon
m3/h
1950
Max. podtlak
Pa
3500
Průměr vstupního hrdla
mm
150
Příkon
kW
2,2
Otáčky motoru
ot/min
2880
Filtrační plocha
m2
10,0
Počet filtračních patron
ks
1
Kategorie filtračního média
dle BIA
M
Čištění filtračního média – JET system
bar
6,0
Objem prachové nádoby
l
50
Připojovací napětí
V
400
Max. proudové zatížení motoru
A
4,5
Hlučnost zařízení dle EN ISO 3744
dB
76,8
Rozměry zařízení (šxhxv)
mm
630×1000×2090
Hmotnost
kg
170

Fotogalerie

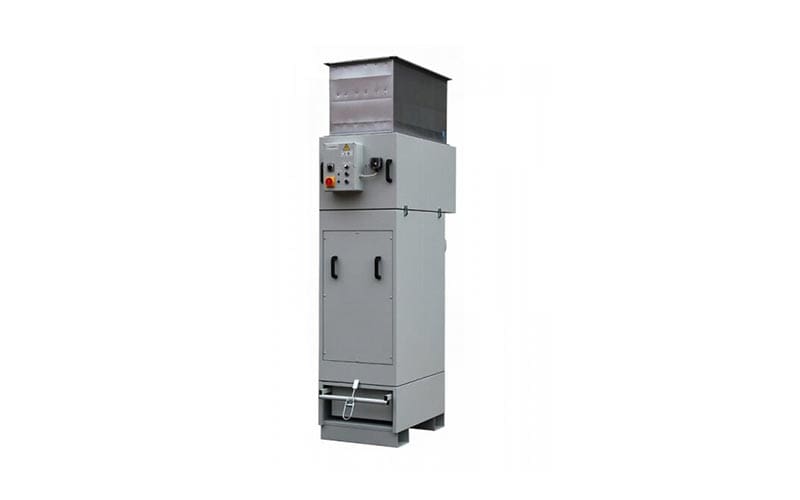

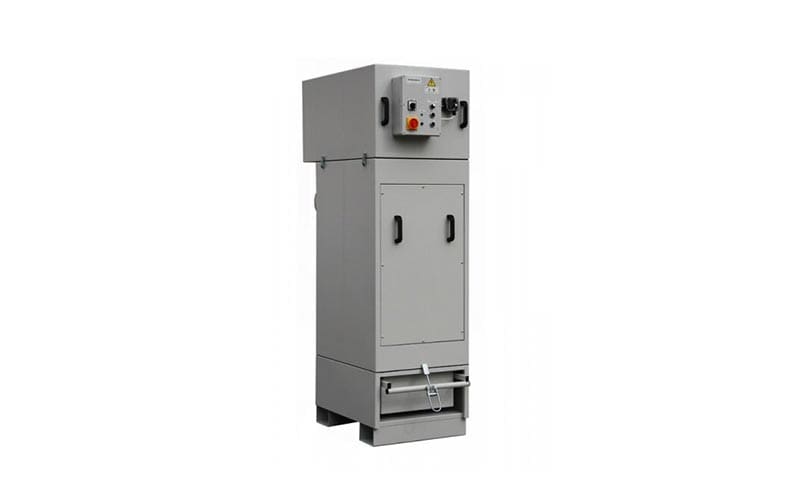

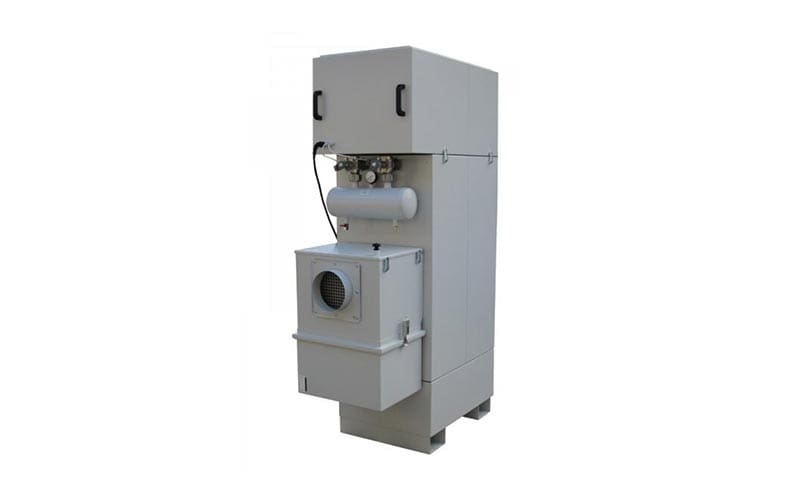

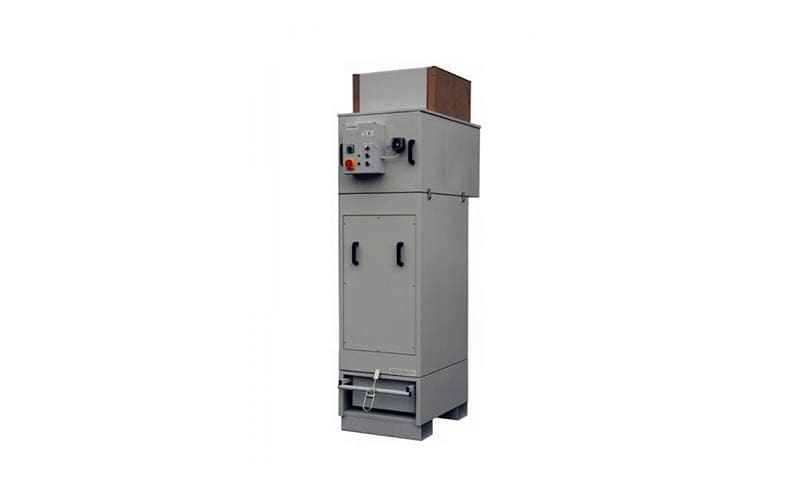

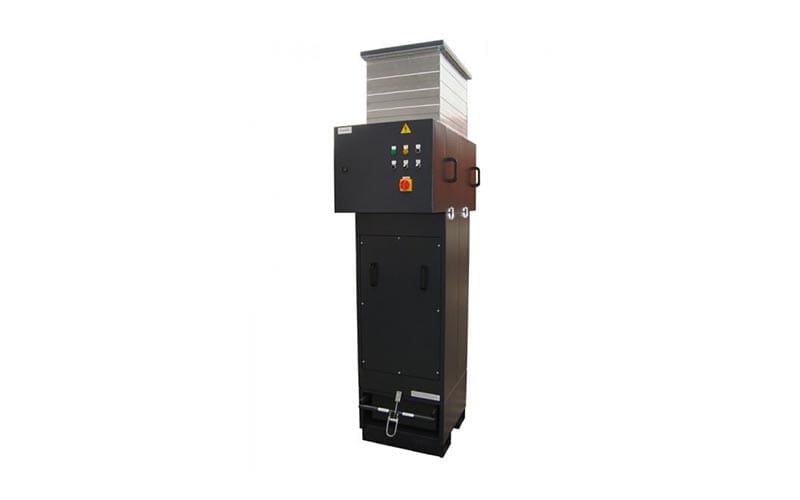

Odprašovací zařízení STANDARD II

Odprašovací zařízení STANDARD II je určeno pro odsávání mechanických nečistot, zejména prachu, vznikajícího při třískovém obrábění nebo broušení kovů, slitin, umělých hmot, skelného laminátu, desek na bázi cementu, přírodního i umělého kamene, keramiky a dalších podobných materiálů bez příměsí chladících nebo mazacích kapalin.
Charakteristika odprašovače STANDARD II
  • průmyslové odsávací systémy pro nepřetržitý provoz
  • kompaktní stavebnicová konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • elektrické plně automatické tlakovzdušné čištění filtrů
Použití v praxi
  • provozy na zpracování kovů – řezání, broušení (verze s odlučovačem jisker)
  • obrábění umělých hmot, kůže, organického skla, texgumoidu a dalších
  • v papírenském průmyslu
  • v balírnách sypkých hmot
  • v průmyslu kamene a keramiky
  • odprašovač je možno také použít pro odsávání výbušných prachů (verze STANDARD II EX – konstrukce dle norem ATEX)
Volitelné příslušenství
  • Vodní odlučovač jisker
  • Tlumič hluku na výdechu
  • Automatická regenerace RECO (řídí proces regenerace dle nastavených parametrů a dle aktuálního znečištění filtrů)
  • Redukční ventil vzdušníku regenerace filtrů (pro zaručení max. hodnoty 6BAR)
  • Nastavení požadovaného výkonu (pomocí frekvenčního měniče) potenciometrem, nebo dle PID regulace
Mikroprocesorové řízení regenerace filtru

Odprašovač STANDARD II je vybaven mikroprocesorovou jednotkou s nastavitelným časovačem, který automaticky řídí regeneraci filtru, dle nastavených časových hodnot. Regenerace filtrů probíhá ručně nebo plně automaticky tlakovým impulsem stlačeného vzduchu. Stav znečištění filtru je indikován rozsvícením žluté kontrolní žárovky.

Katalogový list ke stažení
Technické parametry
Technické parametry
-
STANDARD II
Max. vzduchový výkon
m3/h
3150
Max. podtlak
Pa
3300
Průměr vstupního hrdla
mm
200
Příkon
kW
3,0
Otáčky motoru
ot/min
2890
Filtrační plocha
m2
20
Počet filtračních patron
ks
2
Kategorie filtračního média
dle BIA
M
Čištění filtračního média – JET system
bar
6,0
Objem prachové nádoby
l
72
Připojovací napětí
V
400
Max. proudové zatížení motoru
A
5,88
Hlučnost zařízení dle EN ISO 3744
dB
77,5
Rozměry zařízení (šxhxv)
mm
630×1180×2090
Hmotnost
kg
210

Fotogalerie

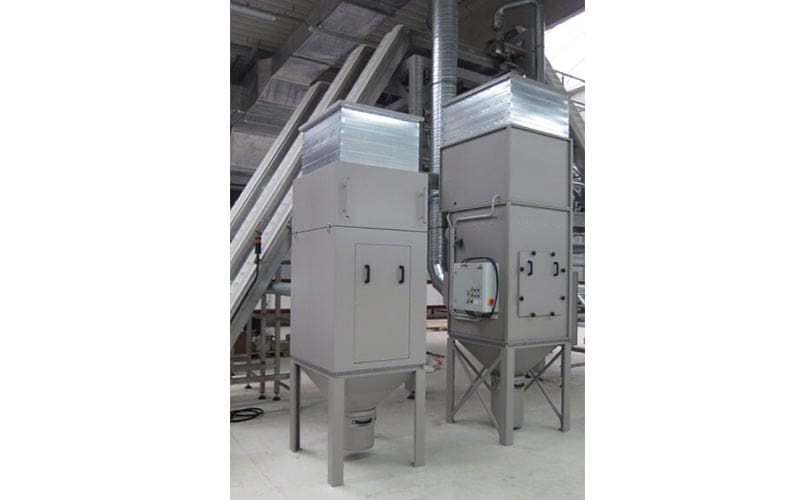

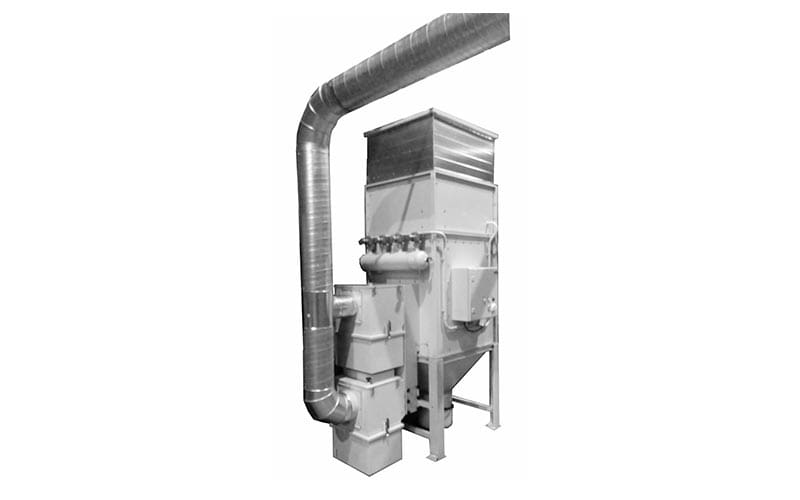

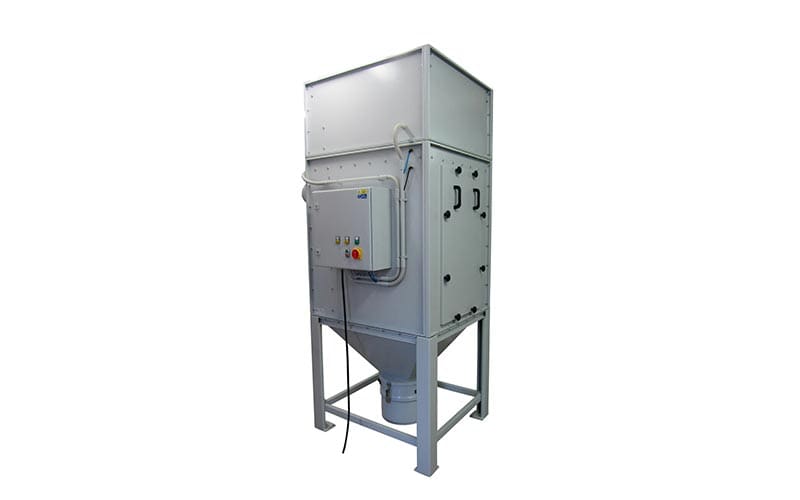

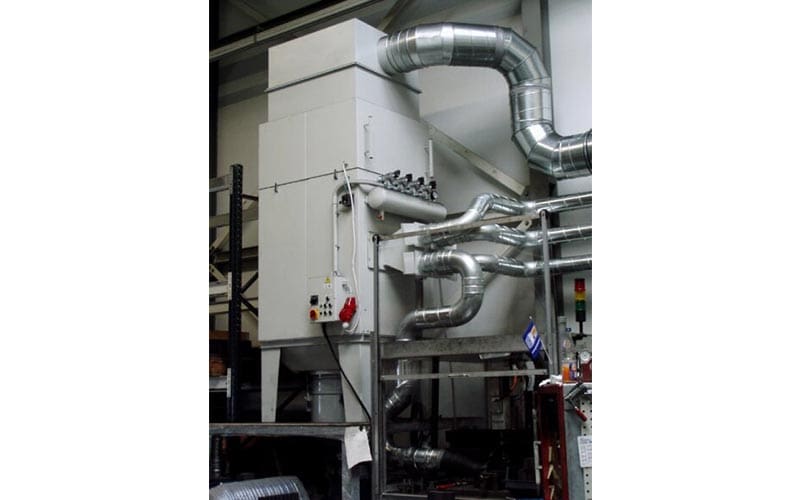

Odprašovací zařízení STANDARD IV

Odprašovač STANDARD IV je určen pro odsávání mechanických nečistot, třísek, prachů, vznikajících při třískovém obrábění nebo broušení kovů, slitin, umělých hmot, skelného laminátu, desek na bázi cementu, přírodního i umělého kamene, keramiky a dalších podobných materiálů bez příměsí chladících nebo mazacích kapalin. Uplatnění najde také v potravinářských provozech a dalších odvětvích.
Charakteristika odprašovače STANDARD IV
  • průmyslové odsávací systémy pro nepřetržitý provoz
  • různé výkonové stupně podle použitého filtru a vstupního hrdla do odsavače
  • kompaktní stavebnicová konstrukce
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • elektrické plně automatické tlakovzdušné čištení filtrů
Použití v praxi
  • ve strojírenském průmyslu
  • v dřevozpracujícím průmyslu
  • v potravinářském průmyslu
  • v průmyslu zpracování laminátu a plastů
  • v průmyslu zpracování kamene, keramiky, cementových desek
Volitelné příslušenství
  • Vodní odlučovač jisker DUO
  • Tlumič hluku na výdechu
  • Automatická regenerace RECO (řídí proces regenerace dle nastavených parametrů a dle aktuálního znečištění filtrů)
  • Redukční ventil vzdušníku regenerace filtrů (pro zaručení max. hodnoty 6BAR)
  • Nastavení požadovaného výkonu (pomocí frekvenčního měniče) potenciometrem, nebo dle PID regulace
Popis zařízení

Ve filtrační komoře jednotky jsou umístěny 4 ks filtračních patron s filtrační plochou tvořenou speciální polyesterovou vložkou. Prostorově je komponovaná do ventilátorové skříně, filtrační komory, vstupní labyrintové komory se zpětnou klapkou, výstupní komory čistého vzduchu a násypky, násypka je napojena na prachovou nádobu, kde se ukládá prach sestupující z regenerovaných filtračních ploch. Na filtrační komoře je umístěna zásobní nádoba tlakového vzduchu se soustavou solenoidových ventilů pro tlakovou regeneraci filtrů a příslušné elektroinstalační zařízení.

Katalogový list ke stažení
Technické parametry
Technické parametry
-
STANDARD IV
Vzduchový výkon
m3/h
4300
Max. podtlak
Pa
3400
Průměr vstupního hrdla
mm
250
Příkon
kW
4,0
Otáčky motoru
ot/min
2890
Filtrační plocha
m2
40,0
Počet filtračních patron
ks
4
Kategorie filtračního média
dle BIA
M
Čištění filtračního média – JET system
bar
6,0
Objem prachové nádoby
l
30l
Připojovací napětí
V
400
Max. proudové zatížení motoru
A
7,4
Hlučnost zařízení dle EN ISO 3744
dB
79,5
Rozměry zařízení (šxhxv)
mm
1200x1300x2720
Hmotnost
kg
400

Fotogalerie

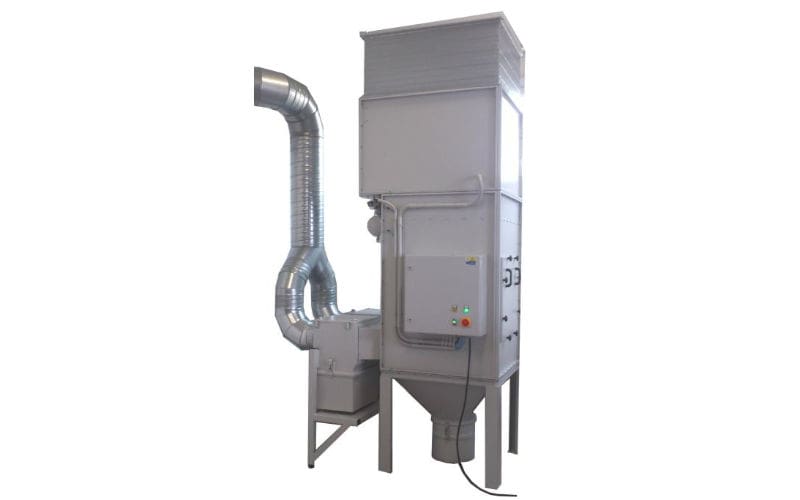

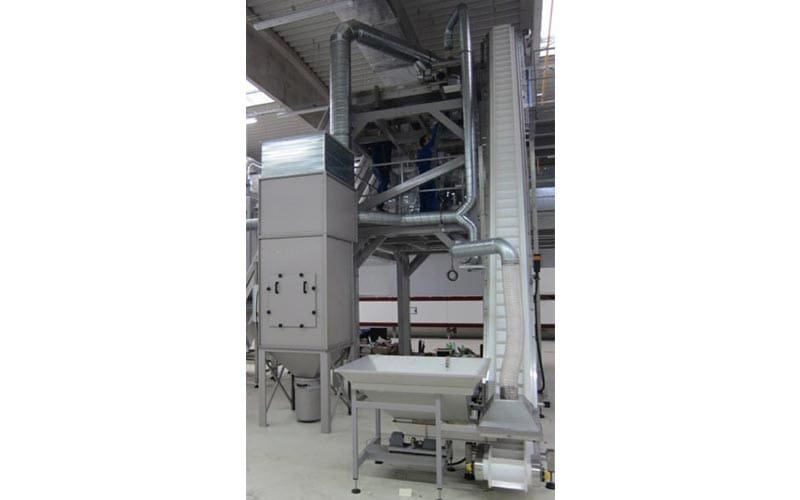

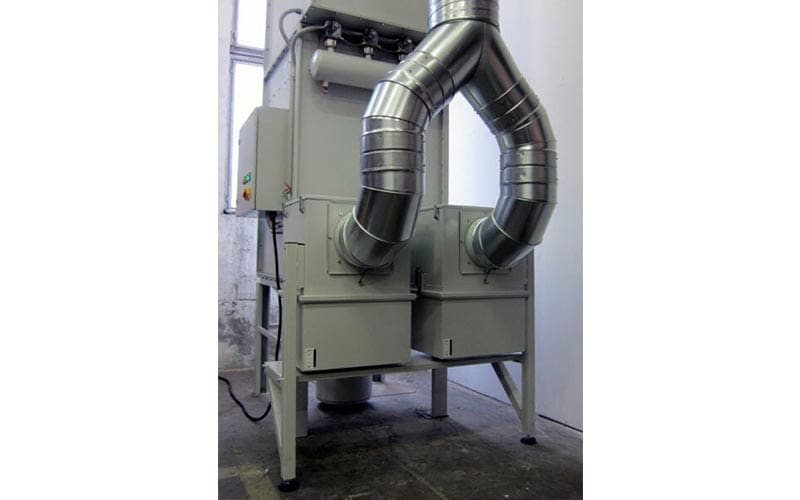

Odprašovací zařízení STANDARD VI

Odprašovací zařízení typu STANDARD jsou určena pro odsávání mechanických nečistot, zejména prachu, vznikajících při třískovém obrábění nebo broušení kovu, slitin, umělých hmot, skelného laminátu, desek na bázi cementu, přírodního i umělého kamene, keramiky a dalších podobných materiálů bez příměsí chladících nebo mazacích kapalin.
Charakteristika odprašovače STANDARD VI
  • průmyslové odsávací systémy pro nepřetržitý provoz (v případě vyššího množství prachu s použitím rotačního podavače)
  • možná volba mezi více typů filtračních patron (polyesterové, teflonové i v antistatickém provedení)
  • zařízení nenáročné na údržbu, se snadnou obsluhou, výměnou filtru i likvidací mechanických nečistot ze zásobní prachové nádoby
  • elektrické plně automatické tlakovzdušné čištění filtrů
Použití v praxi
  • ve strojírenském průmyslu
  • v dřevozpracujícím průmyslu
  • v potravinářském průmyslu
  • v průmyslu zpracování laminátu a plastů
  • v průmyslu zpracování kamene, keramiky, cementových desek
Zařízení je složeno a osazeno
  • ze tří částí: z prachové komory, z filtrační skříně a z ventilátorové skříně
  • velkoplošnými filtračními patronami z polyesterové membrány
  • tlakovzdušnou regenerací filtrů impulsem stlačeného vzduchu – Manuální regenerace- a) ručně nebo b) automaticky (dle nastavených časových hodnot)
  • indikací snížení sacího výkonu
  • el. připojení 400V/16A, délka kabelu 5m zakončený vidlicí 5pól
  • zásobník tlak. vzduchu osazen- STANDARD MALE AG, rychlospojkový trn s vnějším závitem, typ ES12NA (pro připojení rychlospojkou, pr. hadice 8–10mm)
Katalogový list ke stažení STANDARD VIKatalogový list ke stažení STANDARD VI-5,5
Technické parametry
Technické parametry
-
STANDARD VI-5,5
STANDARD 6
Max. vzduchový výkon
m3/h
6000
8100
Max. podtlak
Pa
4000
4000
Průměr vstupního hrdla
mm
300
300–355
Příkon
kW
5,5
7,5
Otáčky motoru
ot/min
2925
2925
Filtrační plocha
m2
max. 80,0
max. 80,0
Počet filtračních patron
ks
16
16
Kategorie filtračního média
dle BIA
M
M
Čištění filtračního média – JET system
bar
6,0
6,0
Objem prachové nádoby
l
30l
30l
Připojovací napětí
V
400
400
Max. proudové zatížení motoru
A
10,1
14,0
Hlučnost zařízení dle EN ISO 3744
dB
79
79,5
Rozměry zařízení (šxhxv)
mm
1200×1500×3100
1200×1500×3100
Hmotnost
kg
500
500

Fotogalerie

Potřebujete poradit? Neváhejte nás kontaktovat.

© 2024 Urban-technik.cz | Vyrobilo studio
Zásady ochrany osobních údajů
downloadcheckmark-circle
